任天堂磁碟機寫入解放作業

剛好遇到有賣家出讓磁碟機版本的泡泡龍.
開心的放入發現!!Err.22 心理一沉 案情不單純

這個狀況很多解釋.
但因為換上其他磁片都可以玩.先不考慮磁頭等作動的問題.
因為我拆開來清理了也是一樣的狀況. 假設磁片故障了.可能需要重新建立磁碟資料.

ERR.01 = 沒有磁碟片

ERR.02 = 沒有供應電源

ERR.03 = 磁碟片寫保護

ERR.04 = 未通過身份驗證磁碟片（遊戲製造商ID）

ERR.05 = 未通過身份驗證磁碟片（遊戲名ID）
ERR.06 = 磁碟片不兼容（版本ID）
ERR.07 = 磁碟片A,B面設置錯誤的一邊
ERR.08 = 磁碟片＃1錯誤
ERR.09 = 磁碟片＃2錯誤
ERR.10 = 磁碟片＃3錯誤
ERR.20 = 屏幕的數據是錯誤
ERR.21 = 磁碟片的機磁頭（任天堂HVC的）錯誤
ERR.22 = 磁碟片機磁頭＃01無法識別
ERR.23 = 磁碟片機磁頭＃02無法識別
ERR.24 = 磁碟片機磁頭＃03無法識別
ERR.25 = 磁碟片機磁頭＃04無法識別
ERR.26 = 無法寫入到磁碟片

ERR.27 = 磁碟盤轉速過慢
ERR.28 = 磁碟盤轉速過快在讀
ERR.29 = 磁碟盤轉速過快在寫
ERR.30 = 磁碟片上的剩餘空間不足（滿）
ERR.31 = 在頭文件和文件在磁碟片上的數目文件數不匹配

查了一下 網路上分享 的error code說明,

Err.22: Flow of data is not correct, or is simply not happening*.
Data may be garbled, or out of sequence, etc..
This can be caused by:Improper Index Spindle & Motor calibration

A bad (or dirty, or not connected) Read Head
The Analogue Board switches not engaging, or not engaging correctly.
A mis-seated Disk Card
A blank A-Side disk, or a blank disk in general.
A dead disk...or a Game Doctor Disk!**
A disk with MIDI sequences on it, or word processor files.
The belt slipping off the motor pulley; or a bad, worn or improper belt or band.
Possibly other things...

看來有可能磁片或磁頭都是問題.但磁片上的資料有問題機會比較大.
磁頭#01區無法辨識.那重建磁碟資料應該可以吧!

想到一個神物 FDSStick 但要招喚他需要將磁碟機解放.好在最近去日本玩帶了一條回來.
解放前要先查一下磁碟機的改機辦法.

主機板是FMD-POWER-05就說明上這是最難改的

看看也還好動手前先拍張Before照片

修改後的After照片如下

將兩條磁碟機寫入的控制訊號跳線往磁碟機的路徑上

搭配 FDSStick 就可以進行寫入,迫不及待地趕緊組裝進去

接著趕緊接上USB連接FDSStick的APP使用Disk的Wirte功能

在使用前我有先用Read備份看看,看來是可以成功建立image的,副檔名為fds.

重點是趕緊找網路資源將 Bubble Bobble的fds寫入.

抱著忐忑的心,開始寫入.寫到一半跳出要換面的資訊.

換個面插入又繼續寫入了

寫完後出現Done的字樣

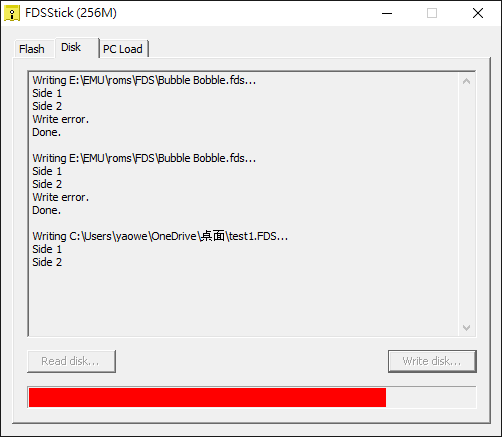

但其實並不是一次就成功.要多嘗試幾.我就有出現Write error的現象

也有試著將其他有error code的磁片寫入瑪莉兄弟二代(金牌瑪莉)

架回去接上紅白機,太棒了.Err.22消失了

順利可以玩泡泡龍了,同時也把一些遊戲都順利寫入.也都順利換成新的遊戲了.

但說真的 FDSStick本身就可以模擬磁碟機且具備RAM的存放功能.

讀取速度還比磁碟機快,

就以修復磁碟片的角度來看.救一片是一片囉.當垃圾丟掉多可惜啊!

感覺上,我現在可以找人家不要的磁碟片來救救看囉! ^_^

為了證明這個想法

上網買了幾片磁片 都很巧妙的Err.22或是Err.27

然後這些錯誤代號的磁片

經過重新寫入後也都復活了

這實在太驚人了 這樣基本上就是一台磁片醫生了啊
