2023年12月20日 星期三

SEGA Dreamcast 啟動後十秒關機 解方

年紀有點大的遊樂器SEGA Dreamcast.故障了 現象是啟動後十秒關機
剛開始故障的時候 多開幾次 開個十分鐘有機會啟動.但關機後可能會再復發.

將這問題丟到網路論壇上去查,有很多答案,最常出現的答案是風扇PWM的訊號沒被確認
Dreamcast的系統偵測在開機後十秒開始運行後發現風扇轉速不可控制就會將系統關閉
這倒是一個神奇的過熱保護機制,但可是啊!風扇明明就出風正常.莫非是風扇的調速控制出問題了.但不管如何風扇全速運轉有功能,能玩就好.如果能繞過這檢查邏輯呢?

https://acidmods.com/forum/index.php?topic=44892.0
感謝龐大的網路資源讓我撿到線路設計圖,以下節錄解方重點.



果然高手在人間..解答在這裡
https://www.dreamcast-talk.com/forum/viewtopic.php?style=20&t=12826&start=10

依樣畫葫蘆,果然就修好了,但我的作法有點不同

先看一下W129AG的OE pin功能Output Enable: When LOW, this input signal disables the System and Video Clock.看起來這pin只要pull High就好.考慮到IC的耐受性.R627的部分,我採用4.7K Ohm,在Pull High的同時,也做到限流讓電流為mA等級. 接者是比較殘忍的割斷線路.這其實不難.

這樣操作就直接將3.3V輸送到W129G的OE,而不是透過IC601的判斷.


當然,一定有捨不得動刀的朋友....國外網友也有提供一招,既然是W129A的16 Pin要高電位..何不直接送過去..利用CE307的3.3V跳線過來也是可以的.


我還是建議用一個K級的電阻做限流為mA.
V=IR的角度來看.這樣對IC比較不傷,壽命會稍微有照顧到.不然一下又要壞掉了.這顆市場上還買得到,但做好規劃沒事不要再燒最好.

下圖這招我沒用.也就純分享囉,感覺上動刀還是需要的.沒切斷的情況下,我自己驗證開機還是會有Pull Low的現象.引發十秒切斷33MHz CLK 造成系統需要33MHz工作的區塊失去作用.









2023年12月2日 星期六

任天堂紅白機 去縱線+AV 輸出

因為改裝的紅白機 AV Cable的RCA端子斷裂..
乾脆拆掉看一下 任天堂紅白機 去縱線+AV 輸出是怎樣做到的

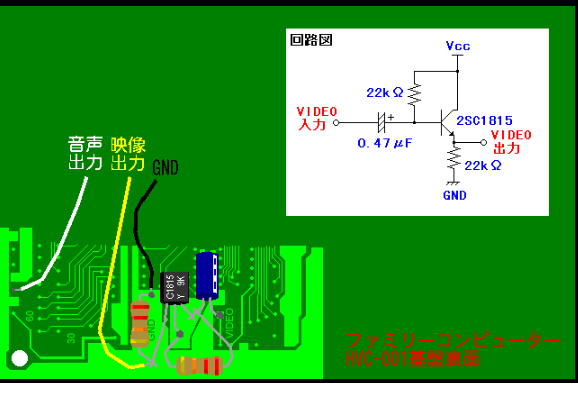

順便查了一下 主要是利用電晶體訊號放大的部份把Video的訊號的電位拉高.改法是用NPN的電晶體2SC1815作為訊號放大使用.
