N64維修紀錄

 這是一個反省的紀錄.東西好端端的沒事不要亂改比較好.

Step 1. 製造問題
首先在AliExpress看的N64 RGB MOD套件.一時手癢,買回來安裝.結果就弄壞了
剛改好很開心,可以使用.操作五分鐘後畫面消失,聲音也慢慢的不穩定.

Step 2. 找方向
趕緊把N64 RGB MOD套件移除.
Composite 輸出 Csync出現問題
https://youtube.com/shorts/h1HeG-EdkmQ?feature=share
S端子輸出也是一樣 sync出現問題
https://youtube.com/shorts/r9hINrJVP4k?feature=share
看起來第一個會懷疑到是Video DAC的Sync出問題.這個直覺性的反應讓我多繞了一些路.
上網研究爬文了解到N64在 "NUS-CPU-03"這個版本
使用的Video DAC替代品為BU9801F

掏寶有,三個70台幣左右.運費還比較貴.但這是白買的,拿到更換後問題一樣.本來只有影像有問題,現在聲音越來越差,還會有雜音.看來問題不是Csync.

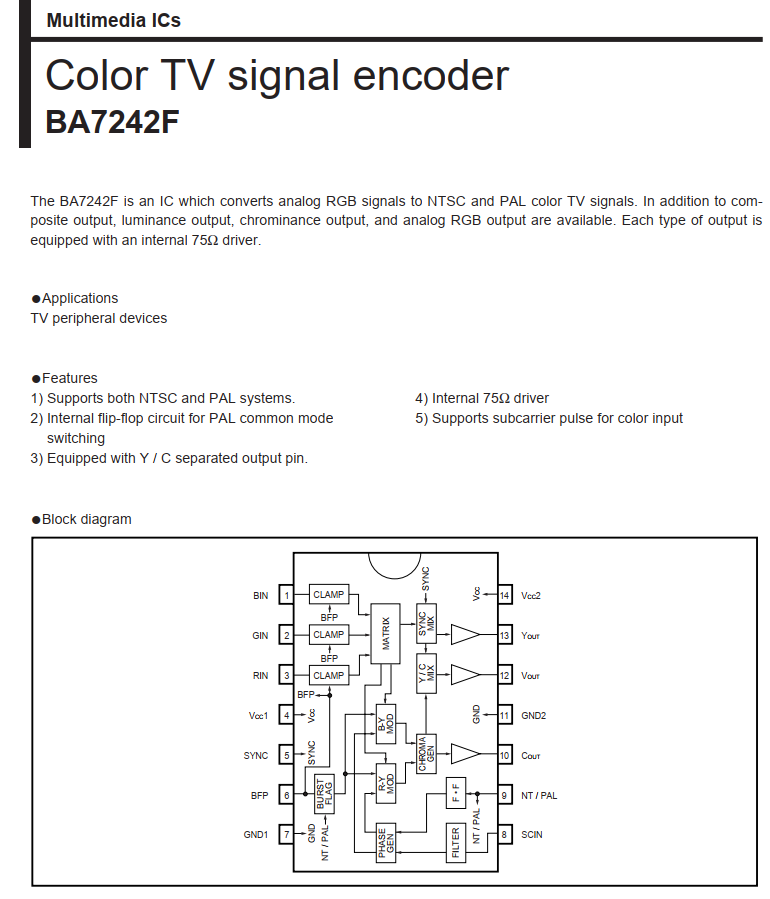

N64主板上對應的Video Encoder為BA7242F推估也不會是他的問題.反正網路上也買不到.

Step 3. 修復
回頭來看過程,我在R15 R16的中間也就是Q1的Base極掛上THS7374做了一個放大,用的是5V

而原始線路上用的是NPN的電路,用的是3.3V

這樣操作Emitter極的PN junction 不出意外就會發生意外.畢竟Junction的壓降是0.6V,

這壓差會把Emitter端擊穿變成雙向短路都有可能的

查了一下 SOT23的NPN電晶體蠻好買的.趕緊去電子商場買了一顆2N9034,把Q1的部分換掉

沒想到這樣就復原了.整個過程歷經一個禮拜.結果答案很簡單.

這個圖案是NPN的電晶體圖示,可千萬不要買錯,一顆3元吧!

Step 4. 追加RBG放大訊號電路
此行的目的是要RGBS輸出既然主機板復原了,那就補回吧

改好了現在SCART輸出正常可以遊戲了.

結論是,繞了一圈,花了錢,寫了一篇報告.遊戲機終於可以玩了.
好像沒多得到啥娛樂效果.

https://wiki.console5.com/wiki/N64#NUS-CPU-01_2

2023梅酒自釀紀錄

說了兩年有梅子出來要釀酒.今年終於動手了

主因是終於記得清明要買梅子.這次買了十斤梅子(六公斤)

五斤一罐

釀了兩罐,因為時間差兩天,顏色有點不同,放越久顏色越變褐色

這次小罐的用的是伏特加

大罐用的是米酒

兩種酒都是透明的基底酒濃度達30度以上就是很釀造梅酒的

拿到梅子就是洗洗好

泡泡水

.去蒂頭晾乾

放置一天表皮乾了就差不多了.

裝瓶

放入基底酒

接著倒入冰糖.放置一個月後就會看到皺皮的梅酒

如果想要漂亮不皺皮,就要大顆粒的冰糖,每個月一碗公要有耐性的每個月放糖

我比較懶,一口氣全下讓他皺吧

放入糖後,因為濃度發生變化,梅子會飄起來.但過陣子梅子會沉澱到底

可以再放糖讓他飄上來.這是蠻有趣的一件事.

還有,剩下的瓶子不要丟掉.釀好的時候要回填裝梅酒,現在裝"沒酒"

剩下就等九個月囉!千萬不要心急

看看外面賣的梅酒小小的要價不便宜,的確釀個酒是個省錢的樂趣.

不會釀沒關係,如果是買水里的青梅,袋子上有簡易教學,描述上非常清楚依照說明做就可以
