紅白遊樂器更換主板

買了一台二手主機(NT150).下圖左邊白色的機器，沒有手把(NT140)跟電源供應器(NT180).
跟前幾年熱門的原版Mini任天堂相比.外型大小很接近

主機運行遊戲的影片.



一時手癢前端做了紅色的噴塗.接上磁碟機的卡座.沒想到燒毀了.推估是耐流不夠,元件燒毀.

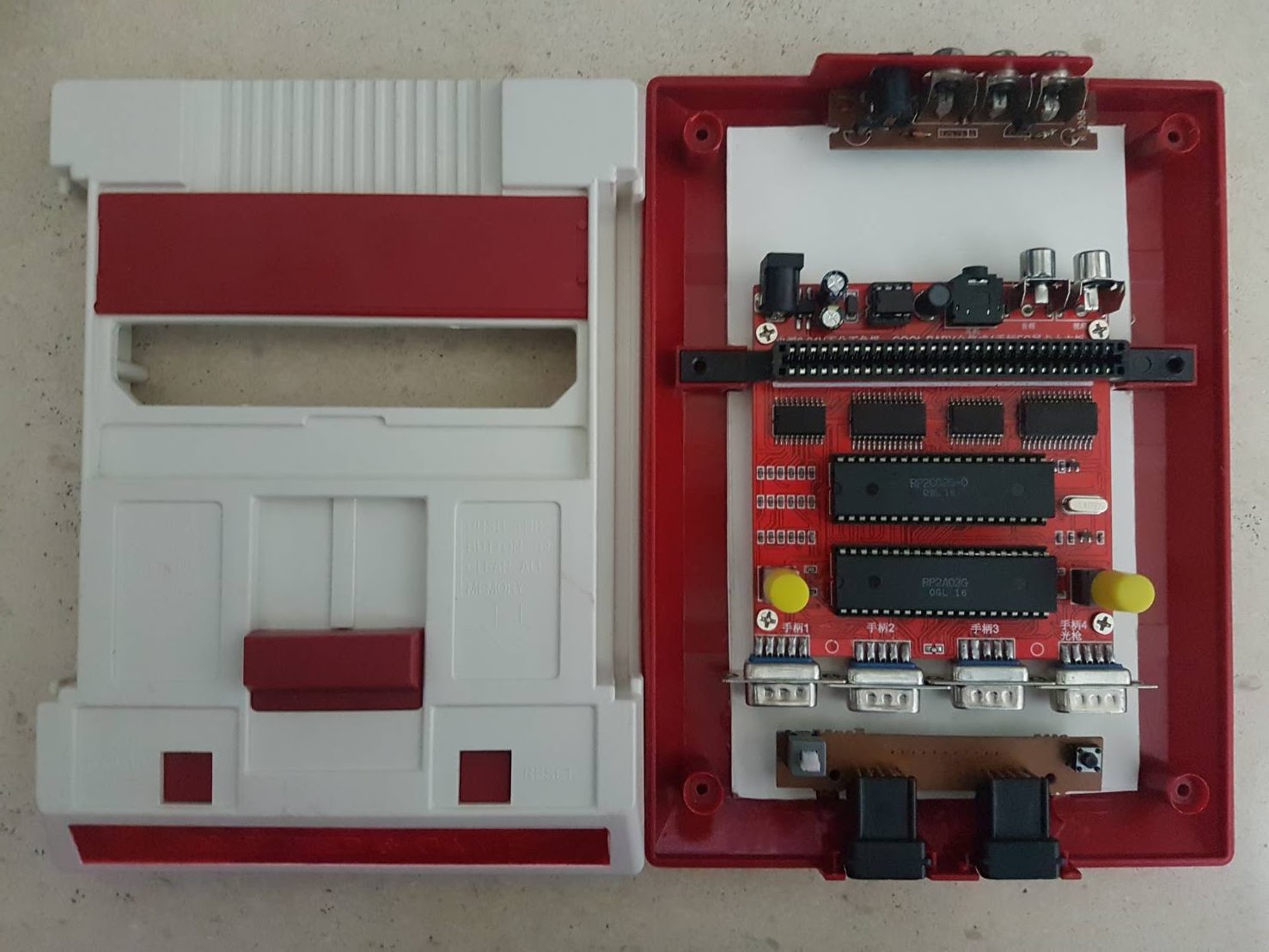

掏寶網買個玩家DIY的主板(RMB190),問了一下,老闆說因為CPU是拆日規任天堂拿下來的,所以比較貴,拆開機殼放進去比較一下,塞得進去,剩下就是接線問題了.

花了點時間研究GND的pin腳位置(黑線),用於reset, 以及5V的位置(紅線)用於Power ON.

搖桿的Pin之前有研究過了.讓這次的小改有些勇氣.
https://yaowen1978.blogspot.com/2021/11/nes-joystick-7-pin-and-9-pin-comparing.html

跳線跳得很醜,為了拆裝方便.DC IN/ AV Output的部分用接頭處理

運氣很好.組好就可以成功玩遊戲了.

這下又多了一台紅白機,但這次是部分DIY過程好像蠻貴的.

算起來台幣1500.只好說!手工的樂趣無價.

說真的,淘寶賣家火花DIY的主機板 在電源輸入上的用料還真的不錯 提供了寬電壓的設計 9-24V都可接受
