故障多年混音擴大機維修紀錄

不知名品牌的綜合擴大機故障

音量旋鈕調整音量變化.左聲道無反應,但右聲道正常
多年前拆開看OP為BA4558,光華商場買了兩顆, 換上去一樣故障,就沒繼續處理了

這幾天就心血來潮想來用心看一下,好友隨口跟我說.他推斷是電阻壞了.
看看裡面都是色碼電阻,看不出哪裡故障.就只好一一確定了

先確認 功放器 左右聲音輸入都可運作.看來後級好的

但如果直接跳過混音部分 聲音又變成單聲道 看來 問題出現在 混音前 輸入後

那這樣又要回來研究前級的訊號端發生啥事了

沒想到~答案這麼簡單,真的是電阻壞了 但這電阻很有名

稱之為 電位器 壞掉的這顆 是250K Ohm的雙聯電位器. 柄長25mm 有夠難找的

6 pin的設計, 前3pin 後 3pin, 其中接到左聲道的部分電組都無窮大了.

拆開來看電刷是好的

但薄膜電阻的部分已經被電刷 磨到光了.形成斷路.

天啊 幾年前同事連看都沒看就給他說中了. 真強

找不到適合直接卯起來買個高檔品 日本ALPS的電位器
日本 ALPS 可變電阻 雙聯 RK27 音量 VR,250k A-type
買來拼裝,但尺寸規格有點差異 只好想辦法了

因為點選到圓柄,導致又再買一次,

過了一個禮拜的等待,終於可以開工了,

大部分的音量旋鈕要搭配的是花柄.

來來回回的等待,就真的是磨耐性了.

為了組上去,只好破壞一點結構,用銼刀磨了一下避免割手.手頭沒有電鑽不然可以弄得更漂亮

終於到這一步了 組上去就回到過去功能正常的樣子了.開心!

雖然不是啥高檔音響.但修好又是一個可用的器材了.

PS.至於多買的電位器也不要浪費,

搭配轉版

配上RCA端子 可以做成一個音量衰減器,可搭配PIFI DAC+使用

就來看看成品吧!

與PIFI DAC+ 組合也可以手動調整音量了.

Super Mario Bros的卡帶封面

 首先這是美版Super Mario Bros的封面.感覺就是八位元遊戲的截圖當封面就交差了

來看看這張~這就是日版的封面貼紙.看起來就是比美版有誠意多了

過了這麼多年的演化,其實以後的公主,魔王都好像都整形了.
但還是原始日版的好看~

PI DAC+ & VOLUMIO

PIFI DAC買了好幾年了.
現在的價格變便宜了

搭配的VOLUMIO這軟體也發展得很親民,
記錄下幾個重要步驟避免未來忘記

1. Disk Image下載點   https://volumio.org/get-started/
2.如第一次無線網路登入 請找 volumio  PASSWD: volumio2
3. 啟動SSH  VOLUMIOIP/DEV or volumio.local/DEV
SSH登入Login ID: volumio, PASSWD: volumio
4. 安裝minidlna
        sudo apt update
        sudo apt upgrade
        sudo apt install minidlna
        sudo nano /etc/minidlna.conf
        定義music的存放路徑為mnt/INTERNAL
        # * "A" for audio (eg. media_dir=A,/var/lib/minidlna/music)
        sudo service minidlna start

5.自帶SAMBA,剩下就是SFTP放入一些示範音樂到mnt/INTERNAL囉!
6. http://volumio/browse

準備聽音樂囉!

PS.後記

零件散亂就會想要給他一個殼,

淘寶有賣這好處理,既然要裝殼就給他騷包一下,

用個漂亮的RCA公座,(賣家少給一個螺絲)

其實最重要的是為了這個音量旋鈕可以調整大小聲,就不用額外透過擴大機了.

裝上去轉了一下 非常的感動...果然沒買錯.ALPS27還是得要自己鑽孔,這次用電鑽磨了一下.

先拍個組合的照片

這樣小小的不佔太多空間...唯一缺點就是上蓋的壓克力板還沒找開始製作..

就先這樣使用吧!有殼就高級許多了.

運作時的亮燈也很有科技感.

DC大搖改15pin SNK

 高中學長轉送我的搖桿其中 有兩個是DC的副廠搖桿.已經改裝成15pin的SNK大搖
為區分,把台製搖桿圓頭換上~視覺上就好看許多,銀色的圓墊,日後再改色好了.

但很奇怪的是部分按鍵靈敏度有延遲問題.Mode跟Y也互換.

只好招喚出Pin Define出來看看.方法很簡單就是覺得有問題的互換就好.
換好之後,按鍵對應正確了.

但按鍵靈敏度延遲問題,以及按鍵會互相干擾
仔細看才注意到5V的訊號有灌入,原始的DC 控制板的IC還有動作.
這簡單.小刀拿出來DC 控制板的相關線路 小刀割斷就好.反正也沒機會用在DC上了.

改好了, 搭配學長提供的CBOX完美對應.但這CBOX的輸出用的是SNK的線材~
該花的還是要花~一口氣買到SNK的SCART歐規線.(線改日規已經是必要的)
輸出正常,這下學長給我的東西終於都復活了.

只可惜有些板子真的老舊壞了.1943再起不能~難過了
不過沒關係 月光寶盒4裡面有1943可以玩.
缺點是月光寶盒4就開機動畫太久. 不然還真的是街機模擬的好東西

CBOX Super GUN-SS version rework.

擁有一套CBOX,把街機大型機板轉成家用主機,是六年級生的幻想.
現在掏寶有玩家把這東西商業化出來.看了很多年,終於買回來了.
主因是有位學長送了不少基板給我,讓我有動力開始玩CBOX.

這CBOX真的不錯,可以輸出AV,S,YCbCr,RGBS.等訊號.
輸入控制,可接15 pin SNK搖桿,以及Saturn的手把(購買主因就是可以接SS搖桿).

但很可惜的是,買回來的第一天就被我自己燒壞了.大型基板有許多台製的.
金手指的Pin腳 在接上JAMMA的時候沒注意一歪就完蛋了.

看了一下Pin腳 定義,插歪5V對地, -5V也碰到5V, 12V也會碰到-5V
這樣5V , -5V, 12V 大亂鬥了.

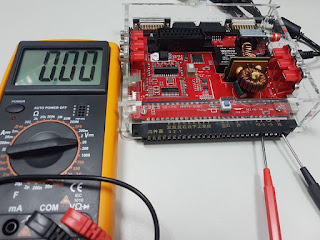

首當其衝的是-5V的變壓模組,黃色框的部分.燒毀,更換即可

換好之後可運作了,但是影像輸出沒有.但很有趣的是RBG為何會沒有呢

因為綠色框內有各RBG訊號的放大器THS7314.上網查了一下 這VCC只吃到5V,

12V下去保證燒掉. 因此透過賣家又拿到了一顆 換上就復活了

真想給這些線路放上電壓保護元件,

但這次連GND都12V了.為何還會燒呢? 為此又多買了一片CBOX 備用.

也順便認識了THS7314. 看來只要懷舊遊戲主機有RGB訊號~都可以跳線拉出來放大輸出.

看來N64改RBG輸出就靠它了....

以下是本次維修參考的網路資訊THS7314 / THS7316 RGB Amp

NEOGEO 手把維修

拿到一個SNK MVS基板就會想是看看搭配SNK傳說中 八方搖桿,當年號稱最強手把有多好用.

但很可惜的是網路上買到的古董品基本上都有一定的年紀了. 方向鍵只有下可以用. 上左右都無反應,就拆解來研究吧!維修也是懷舊的情懷之一.

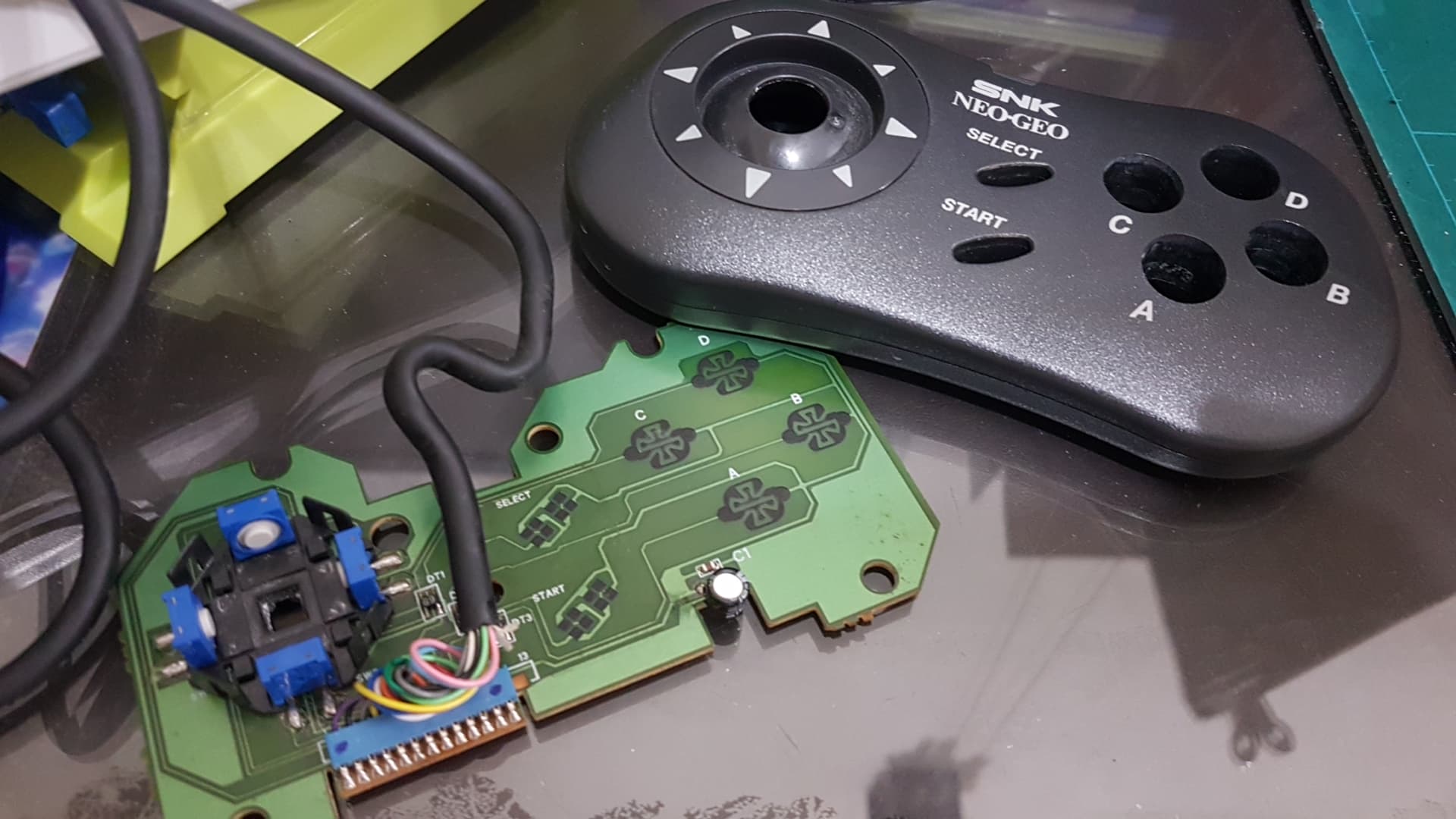

拆開來看,這四個藍色的就是微動開關,比較討厭的是他的尺寸比較少見10*10*4mm,就算找到尺寸雷同的,但中間按鈕的突起有對應彈簧.無法直接一對一的更換.

買了幾顆10*10的微動開關來看.其中的金屬彈片尺寸一樣.拆解下來互換也是一招
於是乎踏上維修的第一步驟開始了

拆解下來後,首先要些微的破壞才能取出中間發生氧化的彈片

更換完~很開心 四個方向都正常了.焊接的功夫沒退化,還不算太醜.

但組上彈簧後 就不開心了,四個方向的彈簧力量不同,回彈力道不均勻,搖桿會因為應力的不平均而偏向某一方向.為此 只好重新拆解.應力要考慮的點有幾個

1.彈簧強度,需比較出強度雷同的兩條為同一組方向
2.微動開關內的彈片也需計較回彈性,因為這牽涉到靈敏度.
3.微動開關銲接位置可前後挪移0.5mm的距離.

幾經努力~以上三點只有第二點沒做好.但也花了三個小時.終於把手把復活了.但就是四個方向的靈敏度不同,有某一方向很容易有反應.但除了玩格鬥遊戲會有影響.飛行射擊 或是動作過關倒是沒啥影響.看來格鬥很吃搖桿方向的靈敏的.太過靈敏絕招都發不出來.偏偏SNK最強的就是格鬥天王.

分享給大家,如有老玩家想復活手中的手把可以參考以下維修影片
這位高手說得更清楚,但他沒提到的就是手把微調1 2 3的部分.

Let's Repair - Ebay Junk - SNK Neo Geo CD Controller - Dodgy D-pad Fix And Refurb
